Ce sont plus de 300 systèmes complets d’échappement conçus, fabriqués et installés par SAI, répartis sur les 5 continents, qui donnent à SAI une expérience inégalée dans ce domaine.

SAI conçoit et fabrique des systèmes d’échappement complets pour des installations équipées de turbines à gaz ou de moteurs thermiques depuis plus de 20 ans. L’échappement des gaz dans l’atmosphère est source d’une importante pollution sonore qu’il faut diminuer. Le rejet des gaz est assujetti à des réglementations environnementales de plus en plus contraignantes.

Les caractéristiques des gaz émis sont des paramètres importants dans le choix des matériaux utilisés. Les conditions sont souvent sévères, avec des températures élevées, jusqu’à 650°C, et des débits de gaz pouvant atteindre 3000 m3/sec.

SAI a fourni des systèmes d’échappement pour des installations équipées de tous les principaux constructeurs mondiaux de turbines et de moteurs, et pour des applications très diverses : des centrales électriques, des applications de production de pétrole et gaz, des stations de compression de gaz, des raffineries, papeteries, etc …

Les systèmes d’échappement intègrent de nombreux composants soumis à de très fortes contraintes.

Les systèmes d’échappement de SAI peuvent être réalisés selon:

  • une forme cylindrique (généralement pour les moteurs thermiques) avec des solutions de réduction de bruit passive et / ou réactive.
  • une forme rectangulaire avec des baffles parallèles (généralement pour les turbines à gaz) avec une solution dissipative uniquement.

Le niveau de puissance acoustique pour la conception des échappements est généralement lié à la puissance du moteur ou de la turbine. Un système d’échappement peut comprendre les éléments suivants :

  • Un silencieux
  • un système de gaines
  • Une cheminée
  • une structure portante
  • un ou plusieurs compensateurs
  • une réduction catalytique sélective (SCR)
  • un catalyseur CO
  • des accessoires: plates-formes, échelles, protection contre la foudre, feux de détresse des aéronefs, prises d’analyse, sondes de température, etc…

Le niveau de puissance acoustique pour la conception des échappements est généralement lié à la puissance du moteur ou de la turbine. Un système d’échappement peut comprendre les éléments suivants :

  • Un silencieux
  • un système de gaines
  • Une cheminée
  • une structure portante
  • un ou plusieurs compensateurs
  • une réduction catalytique sélective (SCR)
  • un catalyseur CO
  • des accessoires: plates-formes, échelles, protection contre la foudre, feux de détresse des aéronefs, prises d’analyse, sondes de température, etc…

La conception des silencieux d’échappement doit tenir compte des débits des gaz d’échappement issues de  turbines très turbulents (débit jusqu’à 3000 m3/s) avec à des gradients de vitesse, de pressions et de température élevées (jusqu’à 650°C (1200°F) ce qui induit des charges thermomécaniques extrêmement sévères que SAI sait déterminer.

Systèmes d’échappement

Exemples de systèmes d’échappement fournis et installés par SAI

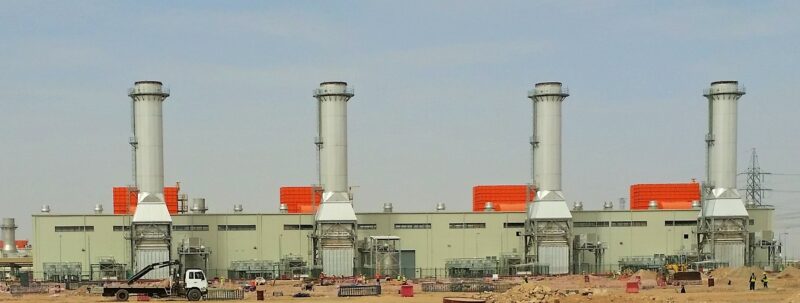

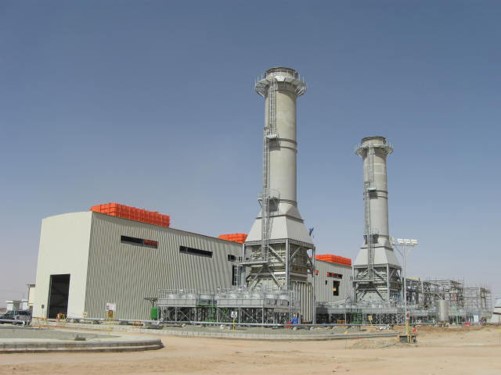

SAI a fourni 20 cheminées d’échappement pour les turbines à gaz de 80 MW en Arabie Saoudite sur 5 sites différents qui sont en exploitation par SEC (Saudi Electricity Company). Elles mesurent  50 mètres de hauteur et 5 mètres de diamètre. Elles pèsent 300 tonnes avec une paroi simple et une isolation interne ou paroi double ventilée et sans isolation.

Ces cheminées sont équipées de silencieux à baffles en acier inoxydable garantissant un niveau de bruit en limite de propriété.

SAI a fourni plus de 120 ensembles complets d’échappement pour des stations de compression en Europe et au Moyen-Orient. La puissance des turbines varient entre 6 et 15MW.

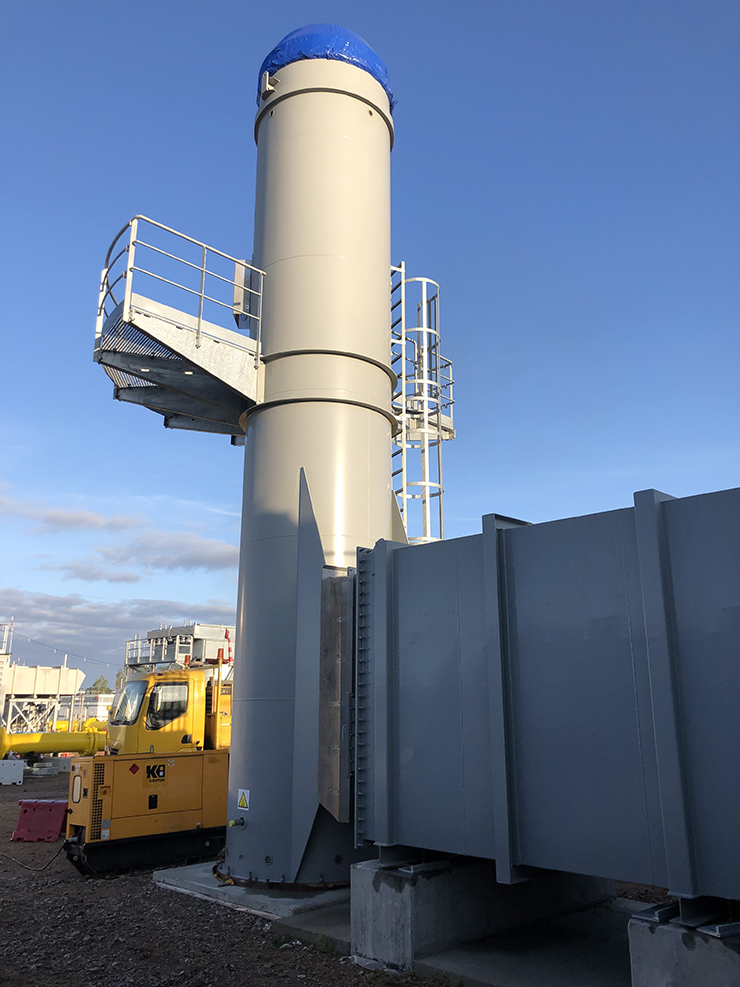

Ces systèmes d’échappement comprennent le conduit d’entrée des gaz,  le silencieux, la structure portante et les compensateurs.

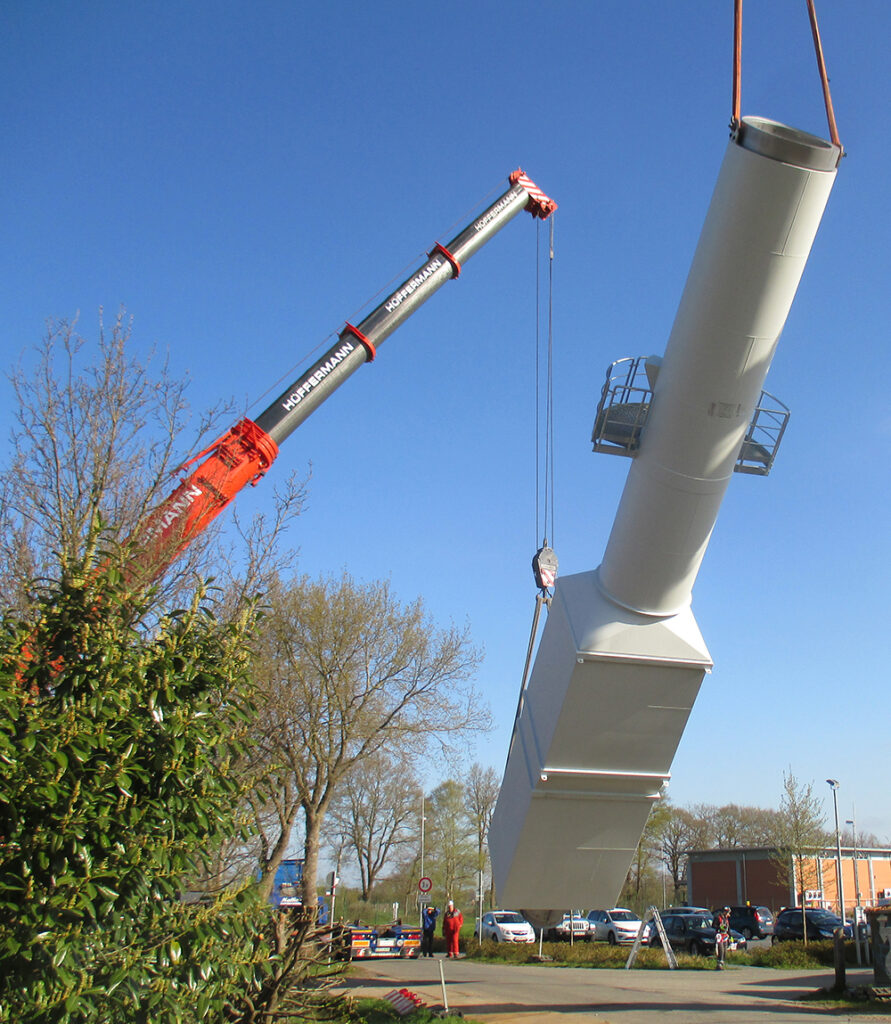

La cheminée d’échappement et le silencieux peuvent être  entièrement assemblés en usine et montés sur site rapidement et en une seule pièce, y compris le bardage et les plates-formes.
