Turbine à gaz Solar Taurus 60 Echappement Baffle acoustique Silencieux

Par son expérience très riche acquise auprès d’exploitants sur tous les continents, par la multitude des situations rencontrées lors des phases d’étude des projets, SAI est en mesure de fournir des services d’études pour définir et pré-dimensionner des solutions afin de valider des concepts en phase amont des projets.

Depuis plus de 40 ans, SAI a acquis une base de connaissances unique grâce à de nombreuses réalisations  aussi bien dans le traitement du bruit que dans celui de l’air. Ses ingénieurs peuvent donc appréhender et maitriser des problématiques complexes.

Que ce soit à travers une action curative ou préventive, SAI offre des solutions personnalisées avec garantie de performance en acoustique, aéraulique, mécanique…

La phase ingénierie et conception établit la base d’une bonne exécution de projet. Les mesures, la simulation, les calculs ou l’analogie à des cas précédents sont les outils de nos spécialistes pour définir la quantité de données d’entrées nécessaire à la conception du projet. Leur objectif est d’optimiser les performances tout en se conformant aux différents requis et standards. Les designs de SAI intègrent toujours les contraintes relatives aux coûts de fabrication, d’emballage, de transport, de montage, d’accès maintenance, de sécurité, etc.

L’analyse sonore et l‘Acoustique sont essentiels lorsque la conformité à des normes telles que ANSI, DIN, IEC, ISO mais aussi les Directives environnementales, sanitaires et sécuritaires (EHS) est contraignante pour la définition des équipements.

Elle est également nécessaire en cas de classement ICPE (Installation Classé pour la Protection de l’Environnement).

Acoustic diagnosis and measurements

Dans le cas d’une expertise sur site, SAI utilise plusieurs outils de mesures:

  • Les sondes intensimétriques utilisées pour mesurer la puissance sonore d’un équipement dans son environnement, conformément à la norme ISO 9614
  • Les caméras acoustiques utilisant les dernières technologies de beamforming. Elles permettent d’isoler les sources et bandes de fréquences prédominantes, dès lors l’identification de faiblesses acoustiques ou de fuites s’avèrent être compliquées en présence d’un nombre élevé de sources
  • Les sonomètres, de classe 1, permettant d’effectuer des relevés de pression acoustique. Ces mesures sont généralement utilisées pour caractériser le bruit d’un équipement industriel, statuer sur la conformité réglementaire des sites industriels et servent comme données d’entrée afin de mener à bien des études d’impact acoustique environnemental ou tout type d’étude acoustique en phase amont d’un projet.

Les outils de mesures sont régulièrement étalonnés et subissent des vérifications réglementaires annuelles afin de s’assurer de leurs conformité vis-à-vis de l’ISO 9001. Dans le cadre d’une pré-étude de conception, SAI va utiliser l’expérience de ses nombreuses références et de sa très riche base de données pour aller au-delà  des données indiquées dans les cahiers des charges client

Etudes acoustiques

SAI maitrise des logiciels puissants pouvant prédire le niveau de pression acoustique relatif à la source, le lieu et l’environnement.

Ils servent à dimensionner les équipements acoustiques nécessaires pour garantir le niveau acoustique requis.

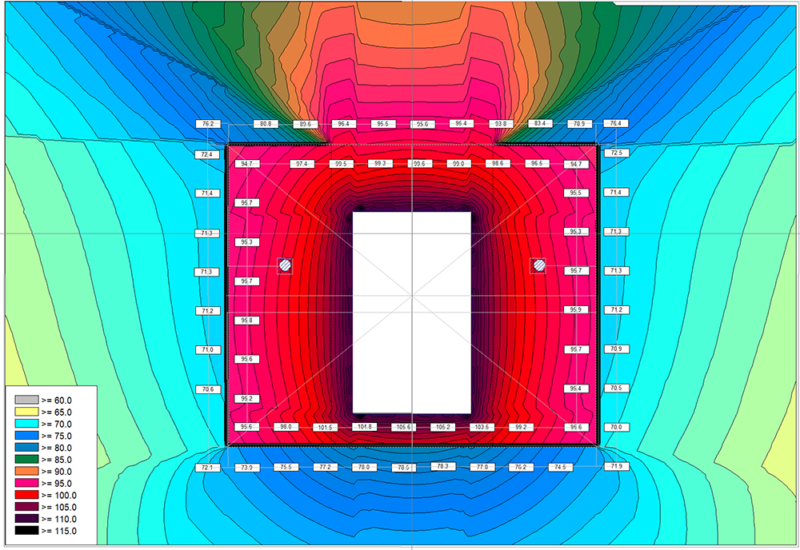

La cartographie acoustique, conforme à l’ISO 9613, et les résultats d’analyse conduisent à l’identification de la source de bruit prédominantes parmi d’autres et permettent ainsi d’apporter les solutions les plus justes et à coût réduit.

La cartographie acoustique tient compte de l’ensemble de sources se trouvant sur les sites industriels. Cela peut concerner les:

  • Moteurs diesel, turbines à gaz
  • Echappements,
  • Admissions d’air comburant,
  • Compresseurs
  • Système de ventilation
  • Autoréfrigérants
  • Gas heaters, piping
  • Transformateurs etc

Le rayonnement acoustique des façades, toits, portes du bâtiment sont également pris en compte dans la modélisation, étant des sources non négligeables de bruit. Les enjeux  pouvant changer d’un projet à l’autre, SAI est en mesure de s’adapter au besoin du client et peut lui apporter les conseils visant à respecter les critères acoustiques communs ou spécifiques au projet.

On compte parmi ces critères, le respect de niveaux acoustiques comme:

  • Lp < 55 dB(A) en limite de propriété en période jour (7h-22h) pour les zones résidentielles, et Lp < 45 dB(A) en période nuit (22h-7h)
  • L’émergence acoustique (différence entre le bruit résiduel sans équipements et le bruit ambiant en présence des équipements) à ne pas dépasser : +3dB(A).)

SAI fournit ensuite les études avec solutions à mettre en œuvre afin de respecter les objectifs et législations acoustiques en vigueur. SAI conseille sur les niveaux de bruits à ne pas dépasser, les protecteurs auditifs à mettre à disposition à l’intérieur des centrales et guide le client sur les matériaux (bardages, silencieux) à utiliser..  SAI est dotée des derniers outils de calculs développés en externe ou en interne et permettant de dimensionner l’ensemble des traitements acoustiques tels que : les capots, enceintes acoustiques, écrans, murs anti-bruit, silencieux acoustiques dissipatifs ou réactifs etc.

Le dimensionnement des équipements pour atteindre les objectifs acoustiques peuvent concerner: les caissons de filtration d’air comburant, les systèmes d’échappements, les unités de ventilations etc.

3D noise
Noise mapping
9614
CadnaA
IMMI
maximum allowed sound pressure level
acoustic camera
Acoustic consultant
Acoustic camera
Acoustic enclosure

Essais Acoustiques

SAI effectues des montages à blanc et met en place des prototypes qui permettent de tester les performances acoustiques réelles des solutions, matériaux acoustiques et systèmes de ventilation proposées etc.

SAI fournit également des rapports d‘expertise avec, éventuellement, des actions correctives et des recommandations de mise en conformité par rapport aux normes et législations environnementales.

Des certificats de conformité peuvent être délivrés,  et les essais s’effectuent en présence ou non d’organismes tiers.
